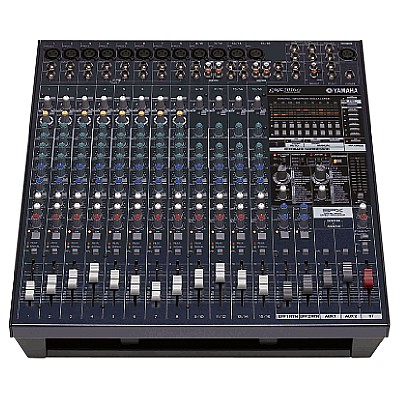

Активные микшеры Yamaha EMX 5016CF

15.11.2010

Модель портативного микшера, интегрированного с усилителем, имеет функциональные характеристики, обеспечивающие качественное звучание, требуемое в условиях «живого» звука. Впечатляющая выходная мощность в 500 Вт на канал позволяет использовать EMX5016CF на крупных площадках, как в помещении, так и на улице.

Микшер оснащен 16 входными каналами – 8 моно микрофонных/линейных входа плюс четыре стерео пары, которые функционируют как моно микрофонные или стерео линейные входы. Такая система позволяет в случае необходимости подключать большее количество микрофонов или линейных источников сигнала. Каждый микрофонный канал оснащен 3х-полосным графическим эквалайзером, имеющим возможность настройки частоты средней полосы.

Значительно расширяет возможности микшера большое число дополнительных входных и выходных разъемов, благодаря которым возможно подключение дополнительных устройств или интеграция микшера в крупные инсталляционные системы. И, хотя EMX5016CF оснащен всеми необходимыми встроенными эффектами, наличие разъемов AUX и EFFECT позволяет направлять сигнал на внешние системы обработки или мониторинга.

В модели EMX5016CF впервые применен мощный цифровой процессор обработки выходного сигнала, на который возложен ряд уникальных функций. Процессор выполняет три основных алгоритма – максимайзер, подавитель обратной связи и 9ти- полосный графический эквалайзер. 9ти-полосный цифровой графический мастер-эквалайзер имеет возможность сохранения настроек в пользовательские пресеты, а также возможность использовать готовые настройки VOCAL, DANCE или SPEECH. Кроме того, он дополнен системой автоматической частотной коррекции акустики помещения, позволяющей с помощью микрофона настроить графический эквалайзер под конкретный зал. Кроме этого, активный микшер EMX5016CF имеет систему подавления обратной связи, которая определяет, на какой частоте происходит ее возникновение, и затем подавляет ее узкополосным фильтром. Еще одним инновационным шагом является применение в мидели EMX5016CF цифрового максимайзера. Это цифровой 3х-полосный компрессор, позволяющий получить большую плотность звучания при неизменном выходном уровне сигнала. Подобные устройства широко применяются при мастеринге и в радиовещании, а теперь такая возможность появилась и при проведении концертов. Использование максимайзера позволяет увеличить усредненную мощность сигнала, создает эффект более громкого и разборчивого звука, позволяет подчеркнуть и выделить тихие элементы звучания.

Благодаря широкому внедрению цифровых технологий фирмой Yamaha, модели EMX5014С и EMX5016CF на сегодня не имеет себе равных в плане удобства и гибкости в работе со звуком.

Другие особенности

• Регуляторы усиления и входной чувствительности на 26 дБ позволяют настроить оптимальное усиление для любого входного источника.
• Фильтр среза нижних частот ниже 80 Гц позволяет устранить низкочастотный гул со сцены.
• Переключатели «Channel ON» позволяют подключать индивидуальные каналы в общий микс.
• Контроллеры панорамы регулируют позицию моно-источников в стереопанораме, а контроллеры баланса на стереоканалах регулируют балансность панорамы.
• Высококачественные линейные фейдеры регулируют уроваень сигнала в каждом канале.
• Переключатели PFL (префейдерное прослушивание) позволяют вести изолированный мониторинг индивидуальных каналов.
• Все входные каналы имеют индикаторы наличия сигнала и пиковые индикаторы для визуального мониторинга.
• Линейные фейдеры AUX 1, AUX 2, EFF1 RTN и EFF2 RTN с регуляторами PFL (предфейдерное прослушивание) на возврат эффектов и мониторными регуляторами AFL (постфейдерное прослушивание).
• Стерео мастер-фейдер с мониторными регуляторами PFL и AFL.
• Программа обработки выходного сигнала Yamaha Speaker Processing особенно хорошо работает с динамиками серии Yamaha Club-series, придавая глубину низам и гладкость верхам динамического диапазона.
• Индикаторы-ограничители Limiter срабатывают при выдаче усилителем слишком большой мощности, за счет того, что при этом замыкается внутренняя цепь ограничителя.
• Переключатель Power Amp позволяет выбрать нужный режим двухканального усилителя: Main + Main, Mono + Aux 1, или Aux 1 + Aux 2.
• С помощью переключателя мощности усилителя можно выбрать выходную мощность на канал: 500, 200 или 75 Вт.
• Переключатель Stand-by позволяет быстро приглушать все моно-входы.
• Точный 12-сегментный индикатор стерео уровня.
• Разъем-джек Phones с индивидуальным контролем уровня.
• Высококачественный кабель SPEAKON для подключения динамиков обеспечит быстрое и надежное соединение.
• Консоль может устанавливаться на стойку с помощью опционального комплекта монтажа в стойке RK5014).
• Подсветка консоли осуществляется с помощью лампы подсветки gooseneck lamp (опционально, 15 В DC, до 5 Вт) через стандартный разъем 3-pin XLR.

Характеристики

• Выходная мощность: 500Вт + 500Вт / 4 Ом; 320Вт + 320Вт / 8 Ом
• Входы: 1-8 каналы XLR и TRS; 9-10 по 15-16 каналы 1XLR (микрофонный моно), 2 jack или 2RCA
• Эквалайзер (моно канал): ВЧ - срез 10 кГц; СЧ - пик 250 Гц - 5 кГц; НЧ - срез 100 Гц
• Эквалайзер (стерео канал): ВЧ - срез 10 кГц; СЧ - пик 2.5 кГц; НЧ - срез 100 Гц
• Компрессоры в каналах 1-8
• AUX посыл: 4 (2 AUX (Pre/Post), 2 на внутренние эффекты)
• Фантомное питание: +48В
• Цифровой графический эквалайзер: 9 полос ±12дБ; пресеты x3, пользовательские пресеты x3
• Подавитель обратной связи: режимы авто и ручной
• Цифровой максимайзер
• Общие гармонические искажения: менее 0,3% при вых. сигнале +14dBu на 600 Ом
• Частотный диапазон: 20-20000 Гц
• Эквивалентный уровень входного шума при макс. GAIN: -128 dBu
• 2 цифровых процессора эффектов SPX: 24 бит АЦП/ ЦАП; вычисление 32 бит
• Процессор 1:

  • HALL1,
  • ROOM1,
  • PLATE1,
  • LARGE STAGE1,
  • SMALL STAGE1,
  • VOCAL ECHO,
  • KARAOKE,
  • DELAY,
  • CHORUS,
  • EARLY REF.,
  • GATE REVERB,
  • REVERSE GATE,
  • TREMOLO,
  • SINGLE DELAY,
  • DYNA FILTER,
  • PITCH CHANGE
• Процессор 2:

  • HALL2,
  • ROOM2,
  • PLATE2,
  • LARGE STAGE2,
  • SMALL STAGE2,
  • VOCAL ECHO,
  • KARAOKE,
  • DELAY,
  • CHORUS,
  • PHASER,
  • FLANGER,
  • SYMPHONIC,
  • DOUBLER,
  • AUTO WAH,
  • DISTORTION,
  • RADIO VOICE
• Режимы встроенного усилителя: Main + Main; Mono + AUX1 или AUX 1 + AUX 2
• Переключатель уровня мощности: 500Вт/200Вт/75Вт
• Режим ожидания standby: отключение моно каналов
• Опциональный крепеж RK5014 для установки в рэк
• Требования к питанию: 220-240В АС, 50/60Гц, 500Вт
• Габариты (ШхВхГ): 444 x 155 x 493 мм
• Масса: 11 кг
