Как выбрать аудио кабель

08.05.2011

Аудио кабели – казалось бы, довольно простая тема, но как только вы встаете перед выбором, вы быстро обнаружите, что они сильно различаются по назначению, цене и качеству. Это руководство поможет вам разобраться в различных типах кабелей и разъёмов.

При всем многообразии типов кабелей все они имеют сходные конструкции. Если рассмотреть поперечное сечение кабеля, то в его центре находятся один или несколько проводов, покрытых слоем изоляции. Эти провода, вместе с прокладкой из природных текстильных материалов, служащей для упрочнения конструкции и снижения микрофонного эффекта, помещены в зкранирующую оплетку. Все это покрывается одним или несколькими слоями изоляции.

Качественные характеристики различных аудио кабелей

Провода дешевых кабелей чаще всего делают из обычной меди. Провода более дорогих кабелей делают из бескислородной меди (Oxygen-Free Copper, OFC), получаемой переплавкой при сильно пониженном давлении. Еще дороже стоят кабели, провода которых делаются из серебра и золота. Такие кабели используются там, где необходимо как можно точнее передать сигнал. Кроме того, для передачи звуковых сигналов используются не менее дорогие карбоновые провода, сделанные из полимерного углеродсодержащего волокна. Изоляцию большинства кабелей обычно делают из поливинилхлорида (полихлорвинила), пластизоля и полиуретана.

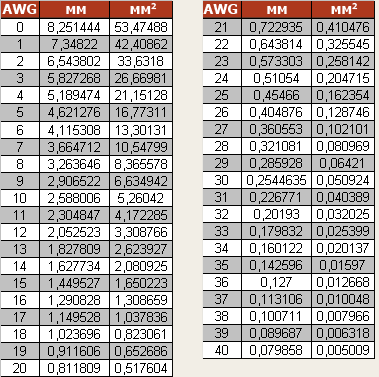

Кроме электрических характеристик, основными из которых являются сопротивление, индуктивность и емкость, у провода есть также важные физические характеристики – диаметр, площадь поперечного сечения или калибр. Диаметр провода измеряется в миллиметрах, площадь поперечного сечения – в квадратных миллиметрах, а для калибра существует американская система AWG (American Wire Gauge). Для сопоставления калибра AWG, диаметра и площади поперечного сечения круглого провода существует таблица.

Основная цель кабеля – это перемещения электрического сигнала от одного компонента к другому без значительного ухудшения сигнала или без введения шума. Существуют дорогие, отличного качества кабели для истинных аудиофилов, они сконструированы и изготовлены так, чтобы держать сигнал нетронутым и работать без помех. Большинство музыкантов не нуждаются в подобном качестве во время выступления, однако, это не показатель, и вам не помешают кабели высокой звукопередачи. Качественные кабели будут передавать лучший звук, а, как известно, если у вас звук лучше, вы будете звучать лучше.

Другие приметы «качества», такие как позолоченные разъёмы и бескислородные (Oxygen-free) медные провода,  не  являются такими супер важными. Золочение может уменьшить сопротивление, но более подвержено износу, чем никелирование, поэтому может не подходить для разъёмов, которые часто подключаются и отключаются от сети. Бескислородные медные провода могут предложить меньшее сопротивление, но в бОльшей мере этому способствует ширина сечения провода.

Главным образом, вам необходим кабель гибкий, прочный, из материала хорошего качества с хорошо паяными соединениями. Другие характеристики – это разъёмы на выбор с эпоксидными горшками или с горячим клеем (заполненные начинкой из одного вещества или другого для предотвращения движения концов проводов и их жесткого фиксирования) и уменьшающие нагрев на концах кабеля оплетки (пластиковая оплетка вокруг проводов и терминалов, которая при нагреве обеспечивает плотную посадку проводов и их фиксацию). Инструментальные кабели должны быть особенно прочными. Они постоянно перемещаются во время выступления, часто подвергаются случайному выдергиванию или на них могут наступать, а также их довольно часто подключают и отключают от сети. Не существует вечных инструментальных кабелей, но бывают те, которые служат дольше. Еще один критерий – желательно покупать кабели, достаточные по длине, но при этом не слишком длинные (так как чем длиннее кабель, тем больше вероятность шума).

Типы кабелей ПО ФУНКЦИИ

Музыканты, имеющие дело с кабелями, обычно разделяют их на четыре основные категории: инструментальные кабели (Instrument cables), соединительные кабели (Patch cables), кабели для динамиков (Speaker cables), и микрофонные кабели (Microphone cables). Правило номер один: совершая покупку, выбирайте кабель, предназначенный для определенной, вам необходимой цели. Инструментальный кабель не должен быть использован для подключения динамиков. Он будет работать, но не должным образом и, при определенных обстоятельствах, может вызвать проблемы. И вы никогда не захотите использовать кабель для динамика в качестве инструментального кабеля или соединительного, потому что это неэкранированный и чрезвычайно восприимчивый к источникам шума вариант.

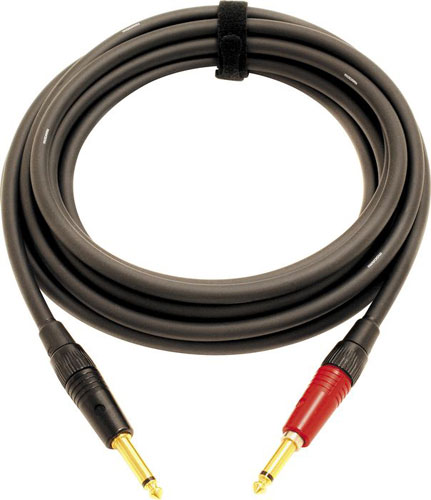

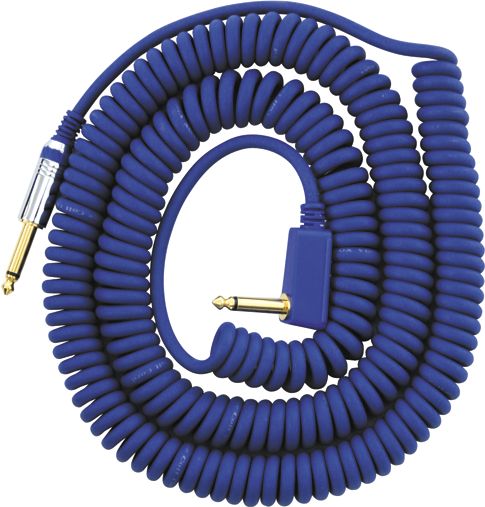

Инструментальный кабель: Как видно из названия, им подключается гитара, бас, клавишные, или другие электронные приборы, к усилителю. Он имеет положительный провод и экранирование, которое служит в качестве заземления. Он предназначен для передачи от инструмента аудиосигналов с низким напряжением и наиболее часто имеет разъём 1/4" (6,35 мм) TRS, или, так называемый, «джек» (англ. jack).

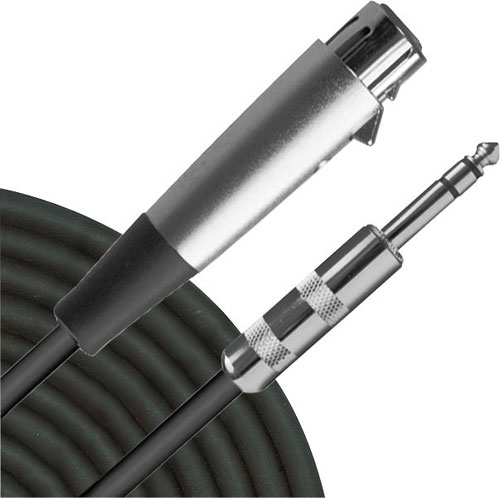

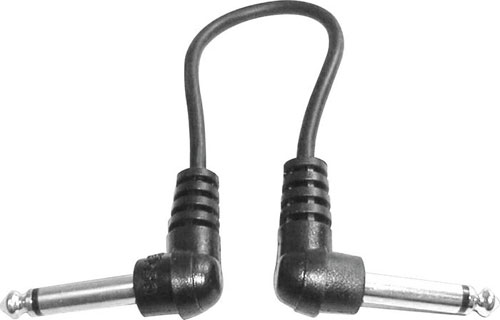

Соединительный кабель: короткий кабель, используется для связи различных компонентов для схемы при звукозаписи или установки усилителя, или для соединения педалей эффектов друг с другом и автоматического подключения инструмента к усилителю. Чаще всего соединительные кабели аналогичны инструментальным, но они также могут быть симметричными (см. ниже), и могут иметь различные виды разъёмов (XLR, 1/4" phone, TRS, RCA).

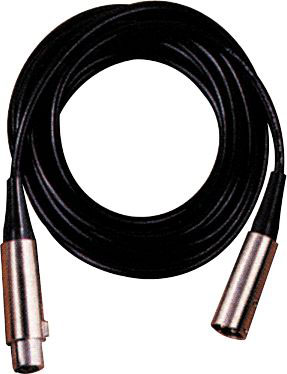

Микрофонный кабель: экранированный и симметричный кабель с XLR разъёмом-«папой» (male) на одном конце и XLR разъёмом-«мамой» (female) с другой. Некоторые микрофонные кабели имеют разъём TRS «мини-джек» или USB разъём на конце для подключения непосредственно к звуковой карте Вашего компьютера или цифрового устройства записи.  Микрофонный кабель часто используется как длинный, сбалансированный кабель, соединяющий подключенный микрофон с микшерным пультом. Кроме того, микрофонный кабель часто используется для DI связи (DI-бокса) между усилителем и микшерным пультом. Микрофонные кабели также иногда используются для AES / EBU цифрового выхода.

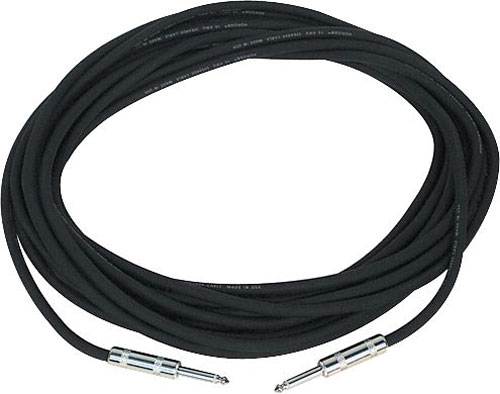

Кабель для громкоговорителей (Speaker cable): неэкранированный двухпроводный кабель намного толще, чем соединительные, инструментальные или микрофонные. Они состоят из большего числа проводов, потому что по ним проходит гораздо более высокое напряжение. Даже ZIP шнур (или ламповый шнур) может быть использован в качестве кабелей для динамиков. Они могут иметь разъёмы 1/4" phone, banana clip (также называемые MDP разъёмы), binding post (как правило, встречаются у стерео усилителей), или Speakon разъёмы.

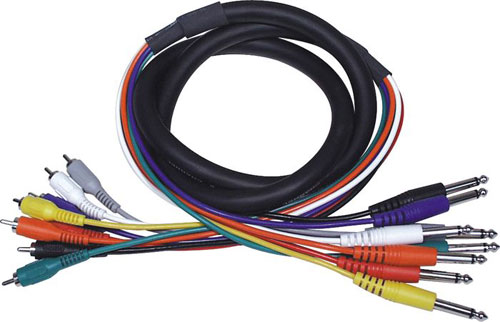

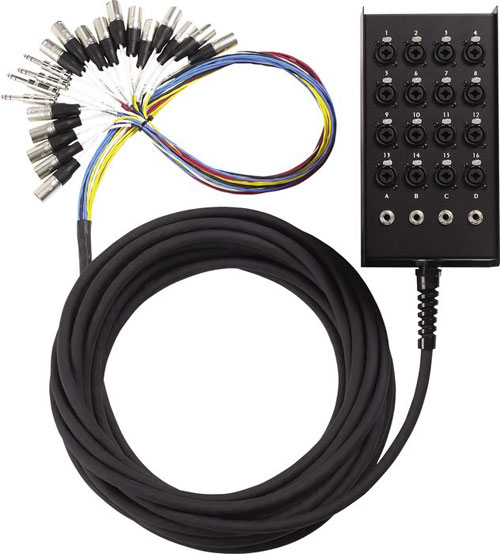

Многоканальные кабели (Snakes, или «мультикоры», «мультикорные кабели»): состоят из нескольких одиночных кабелей, заключенных в одну мощную общую изоляционную оболочку. Они применяются для многоканальной передачи аналоговых и цифровых сигналов, чаще всего на большие расстояния. Кроме одиночных кабелей, в этой оболочке может находиться пластиковый или текстильный шнур, придающий мультикорам механическую прочность. Также этим шнуром удобно привязывать конец мультикора к раме коммутационной панели, например. Одиночные кабели в мультикорах могут быть всех трех типов. «Змеи» сценические могут содержать в себе микрофонный, соединительный и кабели для громкоговорителей и используются для двусторонней связи между сценой и удаленным микшерным пультом звукорежиссера. Они могут иметь целый веер различных разъёмов на одном конце, и коробку на конце «сценическом», которая представляет собой соединительную панель с «гнёздами». Существует также тип мультикоров для студий, где разделение различных кабелей необходимо для подключения студийного оборудования. Экранирование и изоляция одиночных кабелей могут быть как индивидуальными, что хорошо, так и общими, что плохо из-за невозможности разделения общих проводов для отдельных каналов передачи. Это стоит учитывать при покупке многоканальных кабелей, помимо основных параметров: длины и типа соединений.

Симметричные и несимметричные кабели (Балансные и небалансные)

Межкомпонентные соединительные кабели линейного уровня бывают двух типов: симметричные и несимметричные. Симметричные кабели более «тихие» и часто называются «профессиональными», а несимметричные – «бытовыми». Симметричные чаще используются для подключения оборудования, шум для которого недопустим. Несимметричный кабель обычно заканчивается RCA-вилкой. Симметричные кабели легко узнать по трехконтактному XLR-соединителю (или TRS-разъём). Это продиктовано тем, что внутри симметричного кабеля имеется три проводника: по двум из них передается сигнал (положительный – positive и отрицательный – negative), а к третьему подсоединено заземление. Сигналы проводятся одновременно в обоих проводниках, а обратная полярность отменяет создание любых помех *.

* Когда два совершенно одинаковых, но противоположных по полярности сигнала, передаваемых по симметричной линии, поступают в компонент, принимающий сигнал, — на вход дифференциального усилителя, помехи, наведенные на кабель, устраняются. Это происходит потому, что дифференциальный каскад усиливает только разность двух сигналов. Проникающие в линию помехи одинаковы в обоих проводниках, следовательно, дифференциальный усилитель сможет их подавить. Такой способ устранения помех, идентичных в обоих проводниках симметричной линии, называется ослаблением синфазного сигнала (common-mode rejection). Дифференциальные входы характеризуются их способностью подавлять общий для обоих проводников сигнал. Этот параметр называется коэффициентом ослабления синфазного сигнала (Common-Mode Rejection Ratio, или CMRR). Помните, что симметричная линия не сделает зашумленный сигнал чистым. Она всего лишь предотвращает появление дополнительных помех при передаче через межкомпонентный кабель. Дифференциальный усилитель устранит помехи только в том случае, если они идентичны в обоих проводниках.

Поскольку симметричные кабели устраняют любые помехи и шум, они могут быть длиннее несимметричных. Несимметричные кабели более 10 дюймов длиной восприимчивы к шуму и требуют усиления заземления.

При покупке важно не перепутать одиночные стерео-кабели с симметричными моно-кабелями. Хотя они и имеют одинаковые TRS-разъёмы, назначение их и подключение – совершенно разные.

Экранирование

Все кабели, применяемые в звуковом оборудовании, за исключением кабелей для громкоговорителей и оптических кабелей, экранированы для защиты сигнала от помех, которые создают шум. Это означает, что вокруг сигнальных проводов кабеля должна располагаться проводящая поверхность (экран), защищающая провода кабеля от воздействия электромагнитного излучения. Экран чаще всего используется как общий провод. Цель –  защита сигнала от источников шума, таких как радио-сигнал, шнуры питания, люминесцентные лампы, реостаты диммеров и некоторые приборы. Когда вы слышите радио через ваш усилитель, это обычно означает, что экранирование, защита вокруг компонентов вашего усилителя недостаточное, однако не стоит забывать и о том, что причиной может стать плохое экранирование кабеля к вашему инструменту. Хороший экран может также служить в роли заземления.

В звуковых кабелях экран бывает трех типов: из фольги, проволочной сетки или проволочной спирали. При изготовлении экрана, производители кабелей стараются, чтобы он полностью закрывал собой сигнальные провода кабеля. Проще всего этого добиться, делая экран из металлической (чаще алюминиевой или медной) фольги. Этой фольгой обматывают сигнальные провода кабеля и под нее прокладывают оголенный провод для контакта с ней. Такой экран обеспечивает 100% покрытие сигнальных проводов. Однако экран из фольги имеет недостатки, главный из которых – механическая ненадежность, поэтому его применяют в кабелях, предназначенных для стационарного использования.

Экранная сетчатая оплетка является самой механически надежной и гибкой формой экрана. Это самый распространенный тип экрана. На сцене микрофонные и инструментальные кабели постоянно гнутся, тянутся, на них часто наступают, оплетка – лучшее, что можно придумать для этих условий. Но при этом она сложна в изготовлении, да и добиться 100% покрытия ею сигнальных проводов сложно. Обычно экранная сетчатая оплетка покрывает от 60 до 85% площади сигнальных проводов. Некоторые фирмы делают очень плотные сетчатые оплетки, покрывающих в кабеле до 96% площади проводов.

Экранирующая спиральная проволочная оплетка имеет одно большое достоинство – она обеспечивает кабелю такую гибкость, которую невозможно достичь при экране из фольги или при сетчатой оплетке (гибкость кабелей имеет повышенное значение в концертных условиях). Правда, на этом все ее достоинства заканчиваются. Спиральная проволочная оплетка покрывает не более 80% площади сигнальных проводов и при оказании на нее физических воздействий быстро приходит в негодность (хотя и не так быстро, как экран из фольги). При этом резко уменьшается покрываемая ею площадь. Кроме того, это менее устойчивый к радиочастотным (RF) помехам экран, потому что он представляет собой на самом деле катушку, которая имеет индуктивность.

Некоторые фирмы производят кабели с двойной экранировкой. Чаще всего это комбинация фольги с жиденькой сетчатой оплеткой, которая служит для ее упрочнения. Также делают двойную спиральную оплетку, которая надежнее, чем одинарная, и покрывает несколько большую площадь проводов.

Виды кабельных разъёмов

Обычно для приборов «живого звука» используются шесть видов кабельных разъёмов: TRS и XLR – для симметричного соединения и TS, RCA, разъёмы типа «банан» и Speakon – для несимметричного.

Разъёмы делятся на гнезда (по-английски их еще называют «female», а по-русски – «мама») и штекеры (по-английски их еще называют «male», а по-русски – «папа»). Если для разъёмов типа «джек» это деление очевидно, то в случае с разъёмами XLR, например, часть разъёма со штырьками является штекером, а ответная часть разъёма с отверстиями – гнездом.

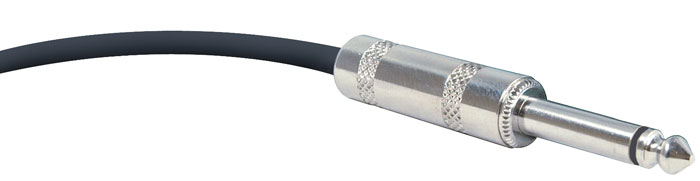

TS phone 1/4"(TS четвертьдюймовый Джек) – самый распространенный разъём для передачи аудиосигнала, его можно встретить на несимметричных соединительных кабелях, инструментальных и speaker-кабелях. Аббревиатура «TS» расшифровывается как: T – Tip, что означает «кончик» и S – Sleeve, что можно перевести как «гильза». Именно из этих двух частей состоит этот разъём. При использовании двухконтактного разъёма контакт Tip (2) соединяется с сигнальным проводником, а контакт Sleeve (1) – с общим или земляным проводником, например, экранирующей оплеткой. 4 — изоляция.

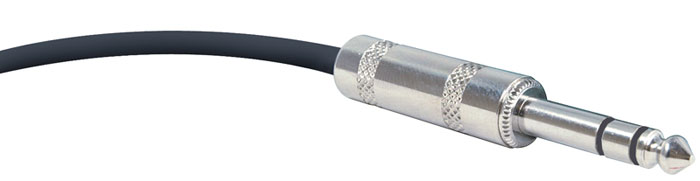

TRS phone jack (англ. Tip, Ring, Sleeve – что переводится как Кончик, Кольцо, Гильза) выглядит как TS phone 1/4", за тем лишь исключением, что имеет дополнительный сегмент вала под названием «кольцо». «Кончик», «кольцо» и «гильза» позволяют подключать два провода, а также использовать землю. Трехконтактный разъём при использовании для симметричной коммутации распаивается следующим образом: контакт 1 (Sleeve) соединяется с общим проводником. Контакт 2 (Tip) предназначен для передачи сигнала в фазе. В этом случае он называется «hot», «плюс», «фаза», «фаза плюс» или «горячий». Контакт 3 предназначен для передачи сигнала в противофазе. Его называют «cold», «минус», «противофаза», «фаза минус» или «холодный».

При двухканальной передаче, контакт 1 (Sleeve) используется для соединения с общим проводником, а контакты 2 (Tip) и 3 (Ring) – для сигнальных проводников первого и второго канала соответственно. Частным случаем двухканальной передачи является передача стереофонического сигнала. Ярким примером этому могут служить наушники. При стереофонической передаче, контакт 1 (Sleeve) – общий, контакт 2 (Tip) передает сигнал левого канала, а контакт 3 (Ring) – правого. Другим случаем двухканального использования разъёмов типа джек является двунаправленная передача звуковых сигналов. Ярким примером этому может служить разъём разрыва (insert) канала на микшерном пульте. Как и везде, контакт 1 – общий, а вот стандарта распайки для второго и третьего контактов не существует. Один из двух оставшихся контактов – выход, а второй – вход.

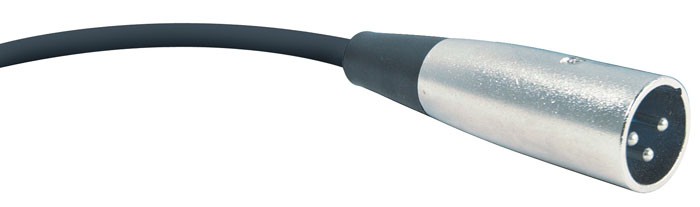

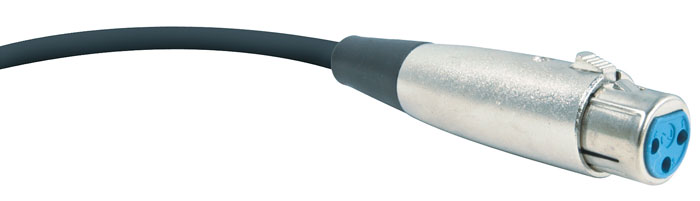

XLR разъёмы (иногда называют «Switchcraft», «Cannon» и «канон») – это то, что вы обычно видите на концах микрофонного кабеля (как разъёмы типа «мама», так и типа «папа»). Эти разъёмы могут иметь три, четыре, пять и более контактов. Трехконтактные разъёмы XLR имеют наибольшую распространенность в звуковом оборудовании. Они применяются для симметричной передачи аналоговых сигналов микрофонного или линейного уровня, цифровых сигналов, а также синхросигнала. Трехконтактные разъёмы XLR используются на симметричных соединительных кабелях для отправки сигнала от микшерного пульта к динамикам, и от DMX контроллера к осветительному оборудованию. Разъёмы XLR с количеством контактов более трех применяются в ламповых и стереофонических микрофонах.

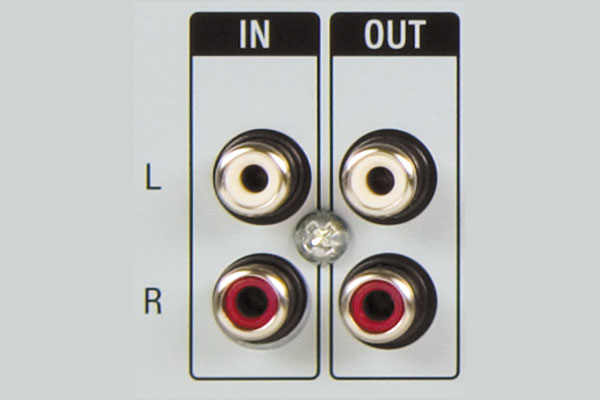

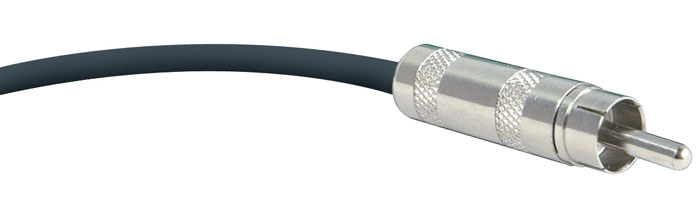

RCA разъёмы наиболее часто используемые на потребительском стерео оборудовании, проигрывателях компакт-дисков и вертушках. RCA кабели, как правило, представляют собой пару проводов, формованных вместе так, что только концы их разделены. Многие микшерные пульты имеют RCA входы для подсоединения стерео проигрывателя компакт-дисков к PA system, а некоторые пульты имеют также RCA выходы для подключения к записывающим устройствам.

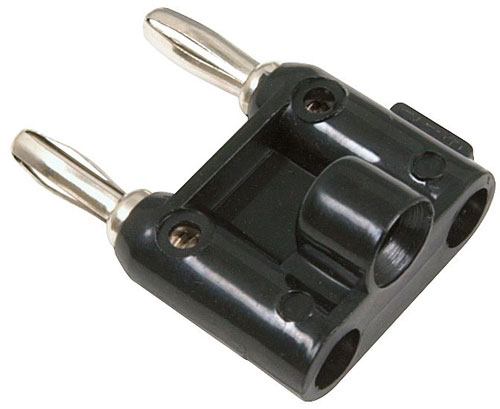

Разъёмы типа «банан» / Banana plug – это двусторонний разъём, используемый на speaker-кабелях, часто только на конце усилителя, либо на обоих концах, когда усилители снабжены соответствующим гнездом. Главным достоинством разъёма типа «банан» является то, что провода не спаяны. Концы проводов проскальзывают в отверстие и удерживаются на месте с помощью стопорного винта. Эта простая конструкция позволяет на месте проводить необходимый ремонт, буквально «на лету».

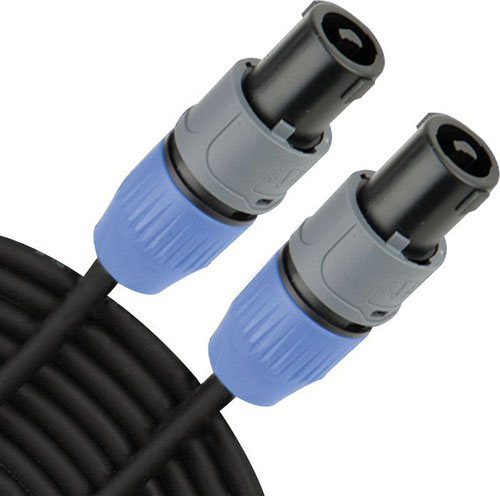

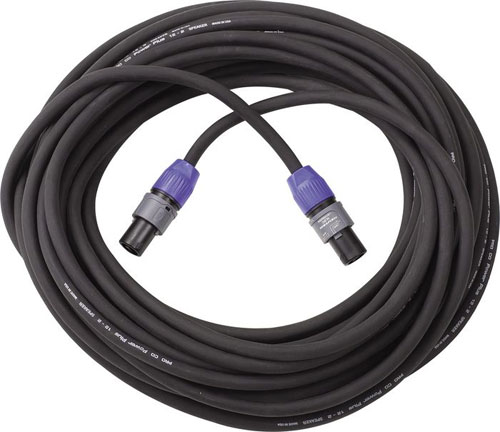

Speakon разъёмы используются для подключения акустических систем, все чаще встречаются для подключения динамиков в системах PA. Здесь они необходимы из-за того, что довольно надежны и не могут быть случайно выдернуты из гнезда, что случается с разъёмами типа «банан» или с TRS phone джеками. Разъёмы Speakon рассчитаны на большие значения токов, в них предусмотрена защита от прикосновения человека к токоведущим частям, что актуально для мощных усилителей. Разъёмы бывают трех видов: двухконтактные, четырехконтактные и восьмиконтактные. Чаще всего используются четырехконтактные разъёмы.

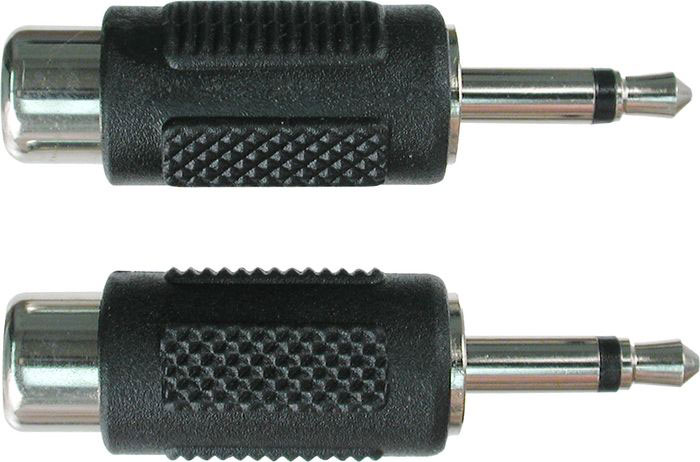

Миниджек (1/8" mini jack) – разъём диаметром 3,5 мм, широко известен по бытовой аппаратуре. В профессиональной аппаратуре он чаще всего применяется для подключения наушников, да и то – в маленьких звуковых модулях, переносном оборудовании и прочих устройствах, где важен размер гнезда. Большее распространение миниджек получил в мультимедийном оборудовании. Разъёмы могут быть либо TS, либо TRS.

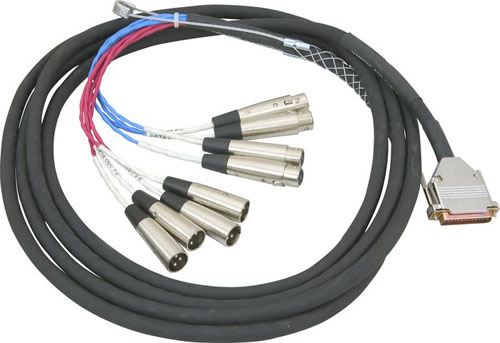

Разъёмы типа D-Sub (многоконтактный разъём D-Subminiature) – чаще можно увидеть на компьютерах. В звуковом оборудовании он применяется для передачи аналоговых сигналов микрофонного и линейного уровней, а также для некоторых звуковых цифровых интерфейсов, например, TDIF. Кроме этого, разъём D-Subminiature используется в различных RS интерфейсах. D-Sub разъёмы бывают 9 -, 15 -, 25 -, 37 и 50-контактными. DB25 размер D-Sub обычно используется некоторыми аудио-брендами (Tascam и др.) для аналогового / цифрового ввода / вывода. Микшеры Mackie используют DB25 для подключения к интерфейсу FireWire. DB25 разъёмы также используются у некоторых многоканальных кабелей (мультикоров) для аналоговых соединений, в частности тех, которые используют стандарт Tascam.

Переходники

После кабелей и разъёмов, переходники являются самыми распространенными коммутационными устройствами. По мере добавления оборудования вы можете столкнуться с необходимостью кабеля с необычным набором разъёмов. Тут на помощь придут переходники.

Эти приспособления предназначены для соединения между собой приборов, имеющих разные типы входных и выходных разъёмов. Переходники имеют небольшой, часто цилиндрический корпус, в торцах которого находятся разъёмы разного типа. Самыми распространенными являются переходники с XLR на трехконтактный четвертьдюймовый джек и с RCA на двухконтактный четвертьдюймовый джек. Часто встречаются (в основном для использования с наушниками) переходники с трехконтактного миниджека на трехконтактный четвертьдюймовый джек. Существуют переходники и с другими комбинациями разъёмов.

Использование таких переходников возможно только при соответствии входных и выходных параметров приборов, то есть входы и выходы должны иметь одинаковый номинальный уровень сигнала (например, линейный), передавать сигнал одним способом (симметричным или несимметричным) и подходить друг к другу по входным и выходным сопротивлениям (импедансам). При невыполнении этих условий, передача сигнала может быть некачественной. Так, при несовпадении номинальных уровней входных и выходных сигналов могут происходить искажения звука или увеличение уровня шума, а при несоответствии входных и выходных сопротивлений могут возникать потери сигнала. Классическим примером неправильного применения переходников является подключение электрогитары с пассивными датчиками, обладающими относительно высоким выходным сопротивлением (5-25 кОм), к линейному входу устройства с входным разъёмом XLR и относительно низким входным сопротивлением 10 кОм, при помощи переходника XLR-джек. В таком подключении есть несколько ошибок, главная из которых – несоответствие входного сопротивления прибора выходному сопротивления гитары (входное сопротивление в данном случае должно быть намного больше выходного, как минимум в десять раз). За это отвечают другие специальные устройства, при помощи которых можно производить подобные подключения. Это устройства согласования.

Устройства согласования

Эти устройства предназначены для соединения приборов, которые по каким-либо причинам нельзя соединять напрямую при помощи кабелей и переходников. Причинами невозможности прямого соединения приборов могут быть несовпадение номинальных уровней, неподходящие входные и выходные сопротивления, неодинаковый способ передачи сигнала или несовпадение характеристических импедансов. Все устройства согласования можно разделить на четыре группы: устройства согласования уровней, устройства согласования импедансов, устройства согласования способа передачи сигнала, устройства развязки.

Кроме того, существуют устройства, в которых используется одновременно несколько способов согласования. Многие из таких устройств обеспечивают электрическую развязку с одновременным выполнением, например, преобразования импедансов или согласования уровней.

Сплиттеры

Эти устройства предназначены для разделения звукового сигнала в целях его распределения между несколькими принимающими устройствами. Пожалуй, чаще всего они применяются в концертной деятельности, разделяя сигнал для основного и мониторного микшеров. Существуют одноканальные и многоканальные сплиттеры. Практически все сплиттеры имеют выходы с трансформаторной развязкой, то есть между их выходами и входом отсутствует гальваническая связь. В результате ликвидируется влияние друг на друга приборов, подключенных к выходам сплиттера. Кроме того, на сплиттерах встречаются кнопки Ground/Lift, при помощи которых возможно отключение земляного контакта выходного разъёма от общей земли канала.

Rolls MS 20, например, является одноканальным микрофонным сплиттером. Устройство имеет симметричный микрофонный вход на разъеме XLR и два развязанных трансформаторами симметричных микрофонных выхода на разъемах XLR. Кроме разъемов есть переключатель Ground/Lift, который отключает земляные контакты выходных разъемов от земли входа.

Коммутаторы

Если сплиттеры разделяют входной сигнал одновременно на несколько выходов, то коммутаторы позволяют направить сигнал с входа на выбранный выход, или наоборот – с выбранного входа направить сигнал на выход. Они применяются для переключения пути звукового сигнала, когда, например, необходимо направлять звук то на один, то на другой процессор эффектов.

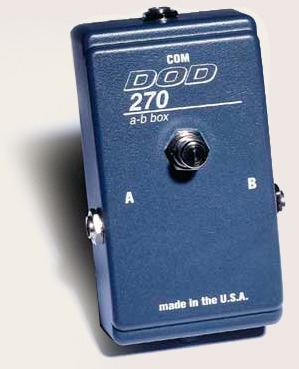

Самым простым коммутатором является так называемый A-B Box. Он позволяет направить сигнал с входа на один из двух выходов, или один из двух источников сигнала подключить к одному приемнику. Например, A-B Box DOD 270 способен подавать на один выход сигнал с одного из двух источников или посылать входной сигнал на один из двух приемников. Все три разъема (A, B, Com) для подключения источников и приемников - джеки. Переключение осуществляется нажатием на кнопку-педаль.

Кабельные тестеры

Если у вас PA system, большой звуковой комплекс, который вы используете регулярно для крупных концертов, то кабельный тестер – совсем небольшая, но такая важная, инвестиция.  Кабели могут подвести или подводить периодически, и тогда именно кабельный тестер сможет быстро подсказать, где, в каком месте и что это за проблема.

Цифровые (DIGITAL) кабели и разъёмы

Кабели и разъёмы, описанные выше, – аналоговые, используемые для систем PA, подключения инструментов, а также традиционных студий. Сегодня цифровые технологии добавили много типов разъёмов и кабелей, которые соединяют компьютерные серийные шины с различными внешними устройствами, такими как принтеры, интерфейсы, цифровые рекордеры и процессоры, видео оборудование, а также DJ-оборудование. Многообразие различных кабелей, разъёмов и протоколов отражает постоянные изменения в области цифровых технологий. Новые технологии часто сопровождаются новыми протоколами, затрагивающими компьютерное оборудование, программное обеспечение и драйверы. Ниже приводится описание некоторых из наиболее распространенных в настоящее время разъёмов и кабелей. Одно важное предостережение: часто для передачи цифрового сигнала используют тот же тип разъёма, что и при аналоговых (XLR и RCA разъёмы, например), но кабели, как правило, предназначены для различных сопротивлений и, следовательно, не являются взаимозаменяемыми похожими аналоговыми кабелями.

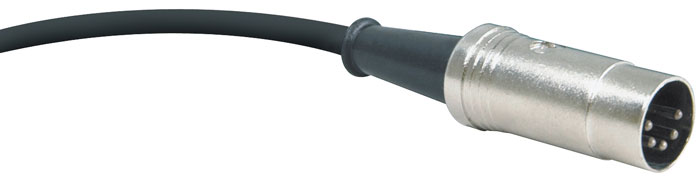

MIDI – аббревиатура, расшифровываемая как Musical Instrument Digital Interface (музыкальный инструментальный цифровой интерфейс). Это протокол, разработанный для соединения электронных инструментов с внешними цифровыми устройствами. Он передает все аспекты музыкального исполнения, кроме звука, – то есть то, какая нота настроена, как долго она длится, скорость удара и т. д., – в то время как фактический тон создается подключаемым звуковым модулем. MIDI может также передать контрольные параметры программному обеспечению и синтезаторам, что позволяет фактически поворачивать ручки и двигать ползунки, используя MIDI с поддержкой удаленного управления.

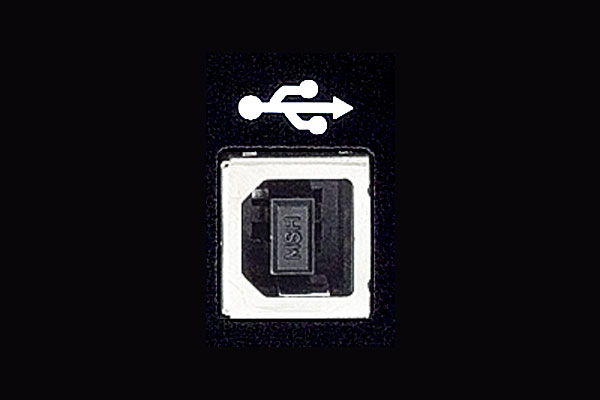

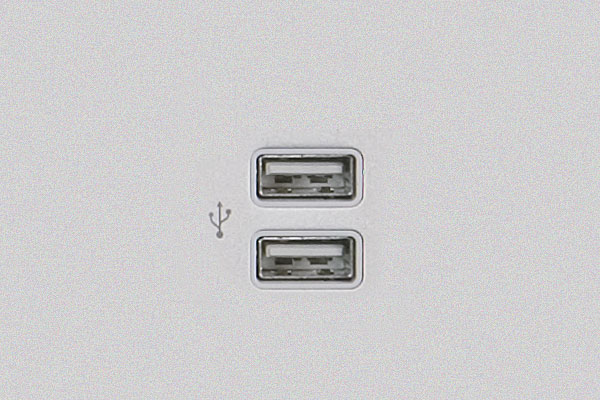

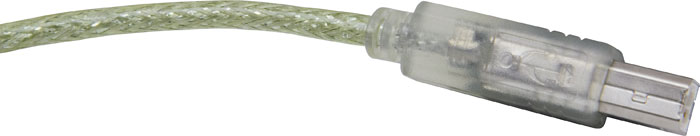

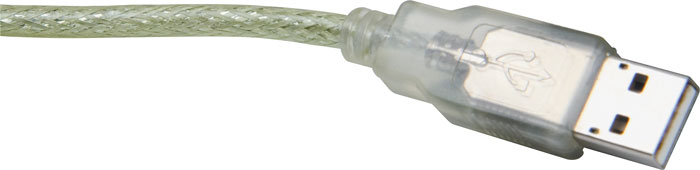

USB это относительно новый вид подключения к компьютеру, ставший стандартом для подключения внешних устройств, таких как принтеры, камеры, музыкальные инструменты, и цифровые аудио приборы. USB кабели имеют разъёмы типа A или типа B на одном конце, и другой разъём, характерный для устройства, подключаемого с другой стороны. USB также может служить источником питания для подключенного устройства. В течении нескольких лет с момента ее введения, спецификация в результате обновилась с оригинального 1.1 стандарта до стандарта 2.0, основное отличие последнего в том, что он может передавать данные более быстрыми темпами. USB 2.0 обратно совместим с 1.1. Третий по счету, новый USB-разъём – миниджек USB – часто можно видеть на MP3-плеерах и на некоторых приборах компании Roland.

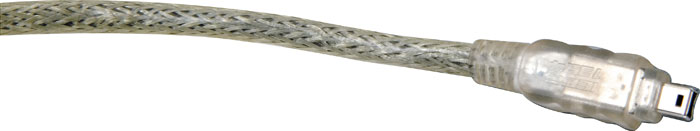

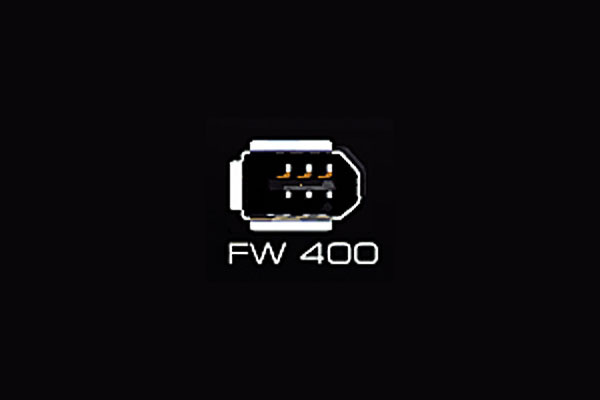

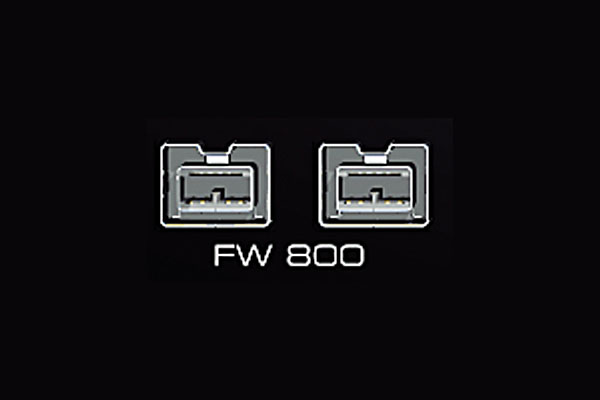

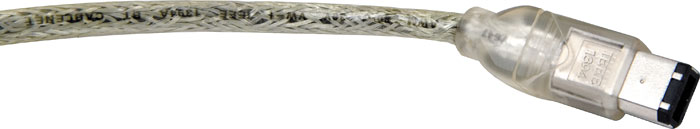

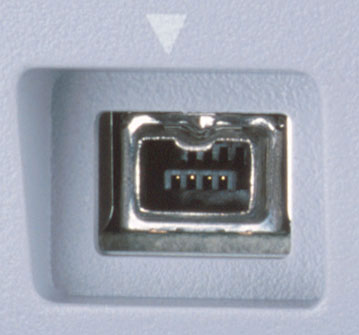

FireWire (IEEE 1394): протокол, впервые разработанный для видео, поскольку он позволяет с высокой скоростью передавать данные до 800 Мбит/с. В настоящее время он широко используется для аудио приложений. Существует три типа FireWire разъёмов: 4-контактный, 6-контактный, и 9-контактный. 4 – и 6-контактные версии известны как FW400.  9-контактный версия известна как FW800. 6-контактный имеет такую ​​же скорость передачи данных, как 4-контактный, но может еще подводить питание. 9-контактный может передавать питание и вдвое быстрее, чем 6 или 4. Доступны адаптеры, когда необходимо связать устройства, требующие различные разъёмы. FW800 является обратно совместимым с двумя другими, но не наоборот.



S/PDIFаббревиатура для Sony Philips Digital Interface Format. Этот формат для цифрового аудио использует либо оптический или коаксиальный кабель для передачи. Коаксиальный версия использует RCA штепселя, но эти кабели не являются взаимозаменяемыми аналоговым RCA, так как S/PDIF версии должны быть 75 Ом. Оптическая версия использует TOSLINK, стандартную систему соединения с помощью оптоволокна, разработанную Toshiba. Обе версии способны нести два аудио потока, как правило, левого и правого каналов стерео сигнала.

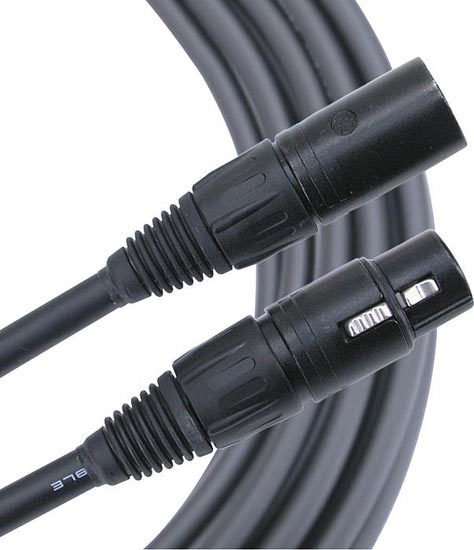

AES/EBU – формат для передачи цифровых сигналов, разработанный Audio Engineering Society (AES) и European Broadcasting Union (EBU) в начале 1980-х. Он использует AES Тип 1 кабель-три проводника, 110-ом кабель и XLR соединения. Он передает два канала через одно соединение и является протоколом передачи, на котором базируется S/PDIF. Из-за различий в сопротивлении, микрофонный кабель XLR, хотя он и имеет те же разъёмы, не будет работать как AES / EBU кабель.

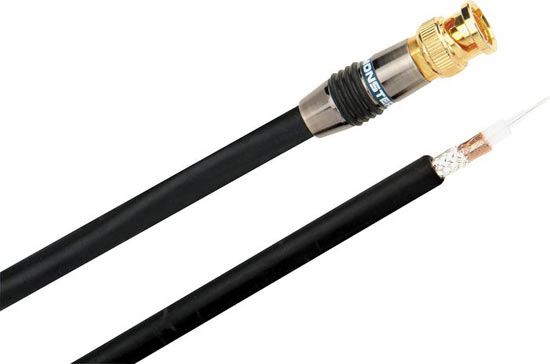

BNC-коннектор служит для подключения тонкого коаксиального кабеля c волновым сопротивлением 50 Ом и диаметром ~0,5 см. Кабели с BNC-разъёмами применяются для соединения радиоэлектронных устройств (генераторов сигналов, осциллографов и пр.), а также для построения сетей Ethernet стандарта 10BASE2. Этот разъём типа «штык» часто встречается на кабелях, которые несут синхронизации тактовых сигналов между компонентами цифровой студии. Они встречаются также на видео оборудовании и аудио устройствах тестирования.

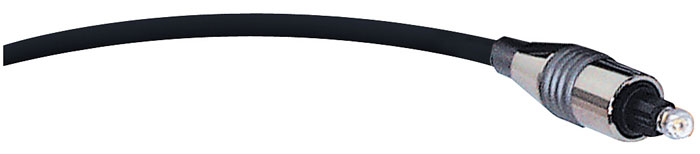

Оптические кабели и разъёмы: волоконно-оптическая технология часто используется в цифровых устройствах для передачи данных. Оптические кабели позволяют передавать информацию на бО́льшие расстояния с более высокой скоростью передачи данных, по принципу передачи света, и абсолютно не создают шумов. Многие современные цифровые устройства имеют два порта, один коаксиальный, другой – оптический. Одним из важных оптических протоколов является ADAT Lightpipe. Он передает восемь каналов цифрового звука по специальному кабелю со специально разработанным Alesis разъёмом ADAT.

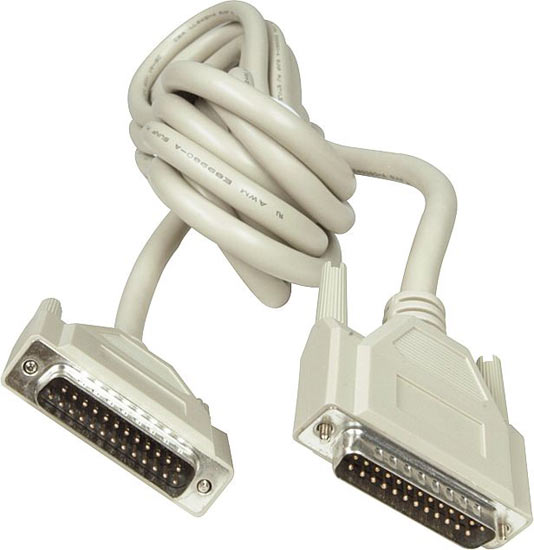

TDIF (Tascam Digital Interface) – патентованный формат, который использует 25-контактный D-Sub кабель для передачи восьми каналов цифрового звука между совместимыми устройствами. Это делает возможным двунаправленную связь, что означает, что только один кабель необходимо подключить для связи восьми входов и выходов из одного устройства в другое. Старая версия TDIF-1 не может отправлять или получать синхронизированную информацию (тут требуется отдельное соединение Wordclock). Новый TDIF-2 протокол может принимать и передавать синхронизации без дополнительных кабелей.
