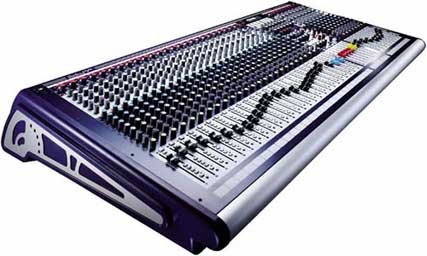

Аналоговые микшеры Soundcraft GB 4

14.11.2010

Концертные микшеры двойного назначения (для зала или для мониторинга на сцене) серии GB 4 имеют от 12 до 40 моноканалов, два стереоканала, четыре подгруппы, восемь вспомогательных шин, стереофонический главный микс, главную моношину, коммутационную матрицу с четырьмя выходами, систему солирования, систему прослушивания и множество прочих функций.

На каждом моноканале есть симметричный микрофонный вход (XLR), индивидуальный выключатель и светодиодный индикатор фантомного питания (+48 В), симметричный линейный вход (джек), переключатель инвертирования фазы, регулятор чувствительности, выключатель фильтра верхних частот (частота среза 100 Гц), посыл-возврат (трехконтактный джек), четырехполосный эквалайзер с двумя полупараметрическими серединами, выключатель эквалайзера, светодиодный индикатор пика сигнала (мониторинг осуществляется в двух точках: перед посылом-возвратом и после эквалайзера), переключатель и светодиодный индикатор заглушения, регулятор стереопанорамы, регуляторы уровня посыла на восемь вспомогательных шин, четырехсегментный светодиодный индикатор уровня сигнала, переключатели назначения канала (на главный микс, первую, вторую пары подгрупп, моношину), четыре переключателя заглушения, переключатель и светодиодный индикатор префейдерного солирования, фейдер, выход канала (джек) с переключателем постфейдерного или прямого (то есть снимаемого после фильтра верхних частот, но перед посылом-возвратом) сигнала.

На каждом стереоканале есть пара симметричных микрофонных входов (XLR), выключатель и светодиодный индикатор фантомного питания (+48 В), пара симметричных линейных входов (джеки), переключатель инвертирования фазы (только для левого канала), переключатели монорежима для левого и правого каналов, регулятор чувствительности, четырехполосный эквалайзер с выключателем, светодиодный индикатор пика сигнала, переключатель и светодиодный индикатор заглушения, регулятор стереобаланса, регуляторы уровня посыла на восемь вспомогательных шин, четырехсегментный светодиодный индикатор уровня сигнала, переключатели назначения канала (на главный микс, первую, вторую пары подгрупп, моношину), четыре переключателя заглушения, переключатель и светодиодный индикатор префейдерного солирования, фейдер.

Есть вход для подключения переговорного микрофона (XLR, может быть назначен на четыре подгруппы и четыре пары вспомогательных шин) с регулятором громкости, две пары вспомогательных симметричных линейных входов (джеки) с регуляторами уровня каждой пары, переключателями назначения на главный микс или пары подгрупп (первая пара входов назначается на первую пару подгрупп, вторая — на вторую).

Каждая подгруппа имеет посыл-возврат (трехконтактный джек), фейдер, переключатель и светодиодный индикатор постфейдерного солирования, двенадцатисегментный светодиодный индикатор уровня, переключатель назначения на моношину, переключатель назначения на главный микс и регулятор стереопанорамы подгруппы в главном миксе, четыре регулятора уровня посыла на матрицу, линейный выход (XLR).

Каждая из первых четырех вспомогательных шин имеет регулятор уровня, переключатель и светодиодный индикатор постфейдерного солирования, линейный выход (джек). Подгруппы и вспомогательные шины с соответствующими номерами могут меняться местами (есть индивидуальные переключатели). Каждая из вспомогательных шин с пятой по восьмую имеет переключатель префейдерного или постфейдерного режима, регулятор уровня, переключатель и светодиодный индикатор постфейдерного солирования, линейный выход (джек).

Каждая из четырех шин матрицы имеет регулятор уровня, переключатель и светодиодный индикатор постфейдерного солирования, линейный выход (джек).

Моношина имеет посыл-возврат (трехконтактный джек), фейдер, четыре регулятора уровня посыла на матрицу, линейный выход (XLR).

Каждый из двух каналов главного микса имеет посыл-возврат (трехконтактный джек), фейдер, четыре регулятора уровня посыла на матрицу, линейный выход (XLR). На главном миксе также есть переключатель назначения его моносуммы на моношину.

Стереопара выходов для записи (джеки и RCA, работают параллельно) имеет регулятор уровня, лимитер с выключателем и светодиодным индикатором срабатывания, переключатель суммирования с сигналом моношины, переключатель суммирования в моно.

Стереопара входов для фонограммы (RCA) имеет переключатель назначения на главный микс.

Система прослушивания имеет пару мониторных выходов (джеки) с регулятором уровня, стереовыход для наушников (джек) с регулятором уровня, переключатель суммирования в моно, светодиодный индикатор активности системы солирования. Источником сигнала системы прослушивания может быть главный микс, моношина, стереовход для фонограммы или система солирования, имеющая приоритет в случае ее активизации.

Источником сигнала трех двенадцатисегментных светодиодных индикаторов уровня являются или главный микс и моношина, или система солирования, имеющая приоритет в случае ее активизации.

В мастер-секции также есть по четыре переключателя и светодиодных индикатора заглушения. Эти переключатели заглушают сразу все каналы, на которых нажаты кнопки заглушения с соответствующими номерами.

Кроме того, есть пара светодиодных индикаторов питания, разъем (четырехконтактный XLR) для подключения лампочки подсветки JB 0154 (168$), встроенный блок питания, разъем для подключения внешнего блока питания RW 8031 SM (737$), резиновые ножки высотой 10 мм. Глубина каждого микшера 656 мм, высота — 159 мм (без ножек, не считая ручек).

Модель GB 4-12 имеет 12 моноканалов, ширину 730 мм.

Модель GB 4-16  имеет 16 моноканалов, ширину 842 мм

Модель GB 4-24 имеет 24 моноканала, ширину 1065 мм

Модель GB 4-32 имеет 32 моноканала, ширину 1300 мм

Модель GB 4-40 имеет 40 моноканалов, ширину 1524 мм.
