Аналоговые микшеры Carvin Concert 44 (C844, C1644, C1644P, C2444, C3244)

14.11.2010

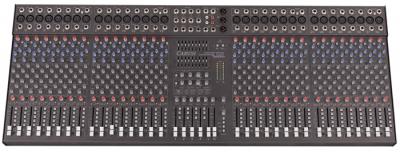

Аналоговые микшеры Carvin Concert 44 (C844, C1644, C2444, C3244)

Инструкция (PDF, eng)

Микшеры серии Concert 44 имеют четыре подгруппы, шину “префейдерного” солирования, главную шину микширования, монофоническую шину, четыре мониторных шины, две шины посыла на эффекты, встроенный двухканальный процессор эффектов (24-битная обработка). Процессор производит на каждом канале по одному из четырех стереоэффектов (эхо, реверберация, хорус, фленджер). Выбор эффектов и их настроек осуществляются индивидуально для каждого канала.

Модели различаются количеством каналов.

  • Микшер C844 имеет 8 каналов,
  • C 1644 — 16,
  • C 2444 — 24,
  • C 3244 — 32.

На каждом канале есть симметричный линейный вход (джек), микрофонный вход (XLR), посыл-возврат (джек, также может использоваться как прямой выход), регулятор чувствительности, кнопка включения фильтра высоких частот, трехполосный эквалайзер с полупараметрической серединой, четыре регулятора уровня посыла на мониторные шины и шины эффектов, регулятор панорамы, фейдер уровня (длиной 60 мм), светодиодные индикаторы наличия и пика сигнала (последний также служит индикатором заглушения), кнопки заглушения, солирования, назначения канала на первую и вторую пары подгрупп, а также на главную шину. Посыл на первую и вторую шины эффектов с одного канала невозможен, так как уровень посыла на одну или другую шину увеличивается по мере отклонения комбинированного регулятора от центрального положения в соответствующую сторону. То же самое относится и к посылу на вторую или третью мониторные шины. Фантомное питание включается для каждой группы из восьми микрофонных входов.

Есть симметричные выходы подгрупп (джеки), фейдеры подгрупп (длиной 60 мм), кнопки солирования подгрупп, кнопки назначения подгрупп на левый и правый каналы главной шины, четыре симметричных выхода мониторных шин (джеки), четыре регулятора выходного уровня мониторных шин, пара посылов на внешние эффекты (джеки), стереовозврат (пара джеков) с регулятором уровня, пара входов для деки (RCA), запараллеленные со вторым стереовозвратом (пара джеков), регулятор уровня входов для деки и второго стереовозврата, выход моношины (XLR) с регулятором уровня, пара главных выходов (XLR), пара главных фейдеров (длиной 60 мм), пара выходов для деки (RCA), включенных параллельно главным выходам, выход для наушников с регулятором уровня, пара десятисегментных светодиодных индикаторов уровня сигнала, кнопки назначения на выход для наушников и индикаторы уровня главного микса, моношины, первой и второй пары мониторных шин, светодиодный индикатор “префейдерной” шины (светится, когда на выходе для наушников и индикаторах уровня есть только сигнал с “префейдерной” шины), два девятиполосных графических эквалайзера с кнопками назначения на левый канал главного микса или первую мониторную шину и правый канал главного микса или вторую мониторную шину соответственно.

Секция встроенного процессора эффектов на каждом канале имеет кнопку заглушения, светодиодный индикатор пика сигнала, регулятор уровня возврата на главную шину, регулятор уровня возврата на мониторные шины и две ручки выбора и настройки эффекта. С первого канала процессора сигнал может возвращаться на первую или на вторую мониторные шины (уровень возврата на одну или другую шину увеличивается по мере отклонения регулятора от центрального положения в соответствующую сторону), со второго канала процессора — на первую или на третью. Есть кнопка назначения на вход второго канала процессора эффектов сигнала четвертой мониторной шины (вместо второй шины эффектов), а также разъем (джек) для подключения двухкнопочного педального переключателя (Carvin FS22, приобретается отдельно), позволяющего включать/выключать каждый канал процессора.

Технические характеристики:

  • Микрофонный вход: Balanced XLR, Mic Imp. 150Ω
  • Линейный вход: Balanced 1/4” Jack Imp. 10k/20k bal.
  • Частотный диапазон: Mic or Line Inputs: 20Hz-20KHz ±1dB
  • Гармонические искажения: Less than .01%
  • Шум на входе: при источнике 150 Ом: -117dBu
  • Выходной шум: менее -90dBu
  • Output Headroom: +28dB XLR bal, +20dB 1/4” unbal.
  • Maximum Gain: Mic in to Master Line Out: 74dB
  • Перекрестные искажения: Смежные каналы: -60db at 1KHz
  • Коэффициент ослабления синфазного сигнала: -75db at 1KHz
  • Фантомное питание: All XLR Mic in (channel groups of 8)
  • Эквалайзер в канале:
    • LOW: 80Hz ±15dB
    • MID: 100Hz to 5kHz ±15dB
    • HI: 11.5KHz ±15dB
  • 9 полосный эквалайзер.: ±12dB 63, 125, 250, 500, 1k, 2k, 4k, 16k
  • Потребление: 90 to 250VAC 50-60Hz, 20 to 50VA
  • Размеры:
    • C844: 14.25”D x 14.5”W x 3.25”H
    • C1644: 14.25”D x 22.25”W x 3.25”H
    • C2444: 14.25”D x 30”W x 3.25”H
    • C3244: 14.25”D x 38.1”W x 3.25”H

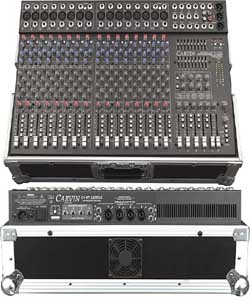

C1644P - Активный микшерный пульт 16 каналов/ 4 группы C1644P - Активный микшерный пульт 16 каналов/ 4 группы

Спецификации

  • Частотный диапазон: 20 - 20.000 Гц
  • Выходная мощность:
    • 4 x 300 Вт / 4 Ом (20 - 20.000 Гц, 0.1% THD)
    • 4 x 200 Вт / 8 Ом (20 - 20.000 Гц, 0.1% THD)
  • Эквалайзер в канале:
    • ВЧ: 11.5 кГц ( +/- 15 дБ)
    • СЧ: 100 - 5.000 Гц ( +/- 15 дБ)
    • НЧ: 80 Гц ( +/- 15 дБ)
  • Мастер эквалайзер: 2 х 9 полос
  • Встроенные эффекты: 2 х 256 программ
  • Фантомное питание на всех микрофонных входах: + 48 В, XLR
  • Линейный вход: 1/4" Джек
  • Напряжение питания: 120 или 240 В

Физические характеристики

  • Размер: 610 x 230 x 410 мм.
  • Вес: 20.7 кг.
